引言：

火電機組潤滑油系統的運行可靠性直接影響機組安全。據行業統計，約60%以上的旋轉機械非計劃停運與潤滑失效或油液污染存在直接關聯。傳統離線取樣檢測周期一般為3至6個月，數據滯后性明顯，難以滿足早期故障預警需求。某電廠在兩臺600MW機組上實施在線油液監測系統加裝改造，實現了油液關鍵指標的連續監測與趨勢分析，為狀態檢修提供了技術支撐。

一、行業背景與技術現狀

油液監測技術經歷了從離線分析到在線傳感的發展過程。國際上，美國、德國等國家較早開展基于電磁感應、光阻法及紅外光譜的在線監測研究，在航空發動機、風電齒輪箱等領域已有成熟應用。國內相關研究起步于20世紀90年代，近年來在傳感器微型化、多參數集成及邊緣計算方面取得進展，但在火電領域的大規模工程化應用仍顯不足。

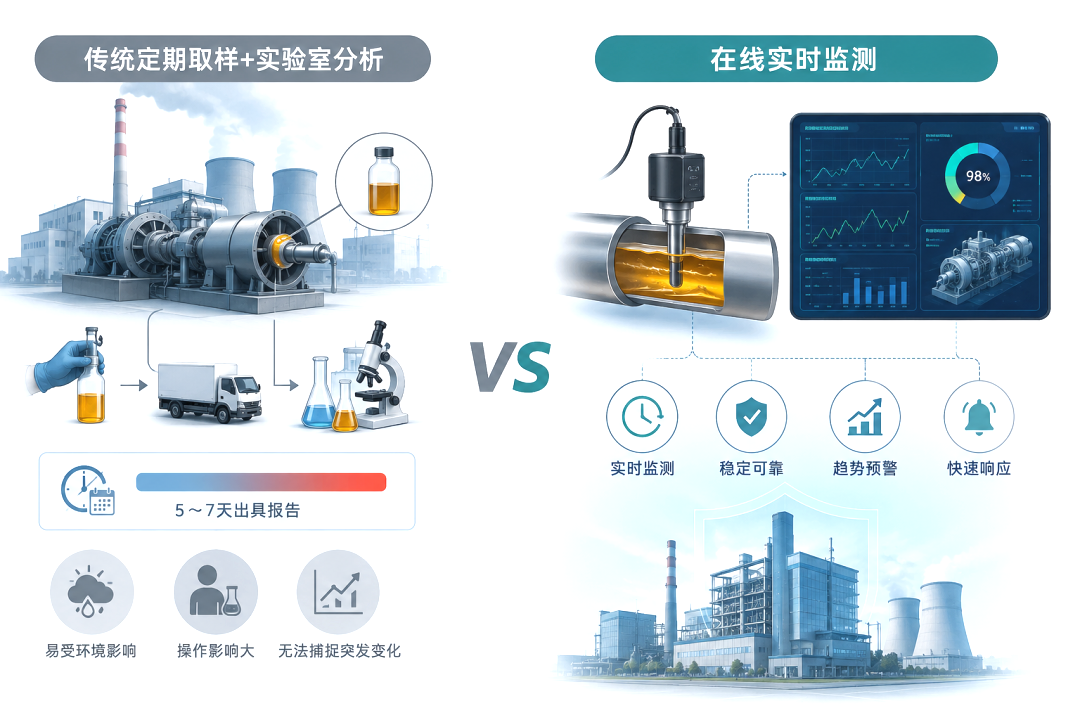

當前行業普遍采用定期取樣加實驗室分析的模式。該模式雖能提供較為全面的理化指標，但存在3方面局限：一是取樣至出具報告平均周期為5~7天，而水分侵入或疲勞剝落等故障從發生到參數異常往往僅有數小時至數十小時；二是取樣過程易受環境及操作手法影響，樣本代表性不足；三是無法捕捉突發性磨損與油液劣化的連續演變過程。因此，發展具備實時響應能力的在線監測技術成為提升火電運維水平的重要方向。

二、項目背景

某電廠地處高寒地區，冬季最低氣溫可達零下40攝氏度，夏季濕度較高。極端氣候對潤滑油性能構成嚴峻考驗：低溫啟動時油品粘度過高影響油膜形成，濕熱環境下軸封泄漏易導致水分超標。

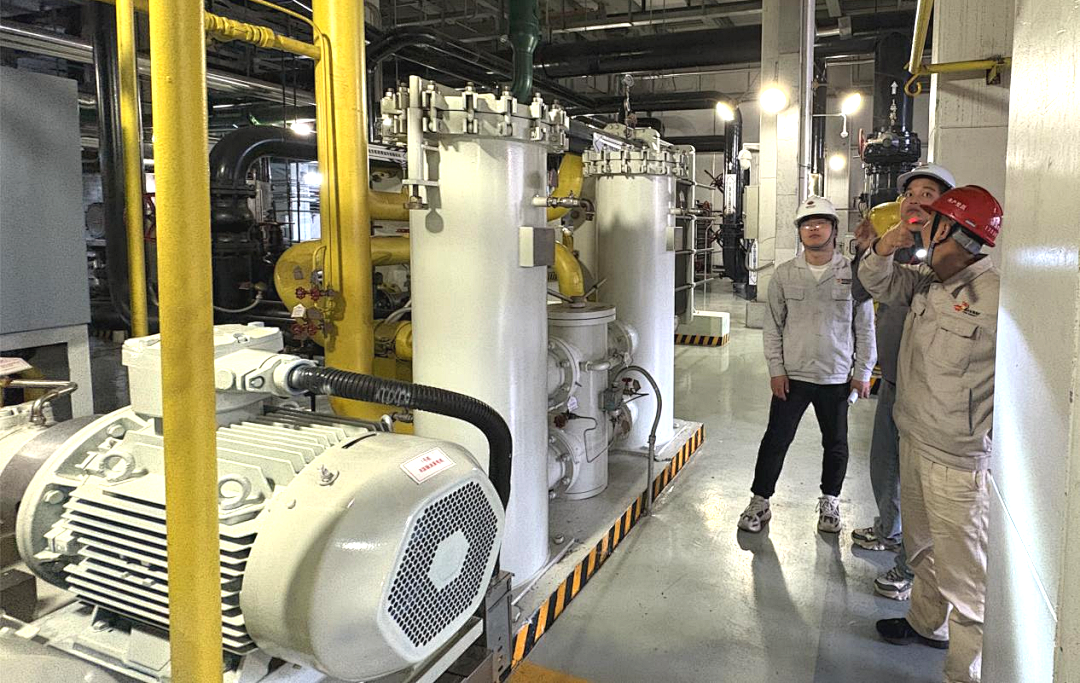

該廠原執行每季度一次的離線取樣檢測，曾發生因潤滑油水分急劇上升未能及時發現而導致軸承磨損加劇的險情?；诖耍姀S以#1、#2機組（2×600MW）潤滑油系統為改造對象，分別為其加裝1套在線油液監測系統，并將數據接入現有控制系統。

三、項目方案與部署

該電廠選用的智火柴IOL-H3型在線油液監測系統采用旁路循環外掛式技術路線，無需改動主油路結構。

項目通過定制化監測指標選型、旁路循環油路接入、四級泄漏防控及雙冗余通訊架構設計，成功攻克了帶壓油路不停機改造、微量流量精準控制、多參數數據融合等技術難題，實現了對潤滑油粘度、水分、磨損顆粒形貌及污染度等關鍵指標的24小時連續監測。相較于多臺單參量設備的疊加安裝方式，該集成化設計顯著簡化了管路連接與維護工作量。

動態圖像顆粒識別是系統的核心技術特點。常規顆粒計數傳感器僅能提供粒徑分布與計數，無法判斷顆粒來源。該系統采用500萬像素圖像傳感器，通過算法將顆粒分為疲勞磨損顆粒、滑動磨損顆粒、切削磨損顆粒、纖維及雜質等典型形貌，顆粒監測范圍為1~400微米，為磨損故障的定位與類型判斷提供了直觀依據。

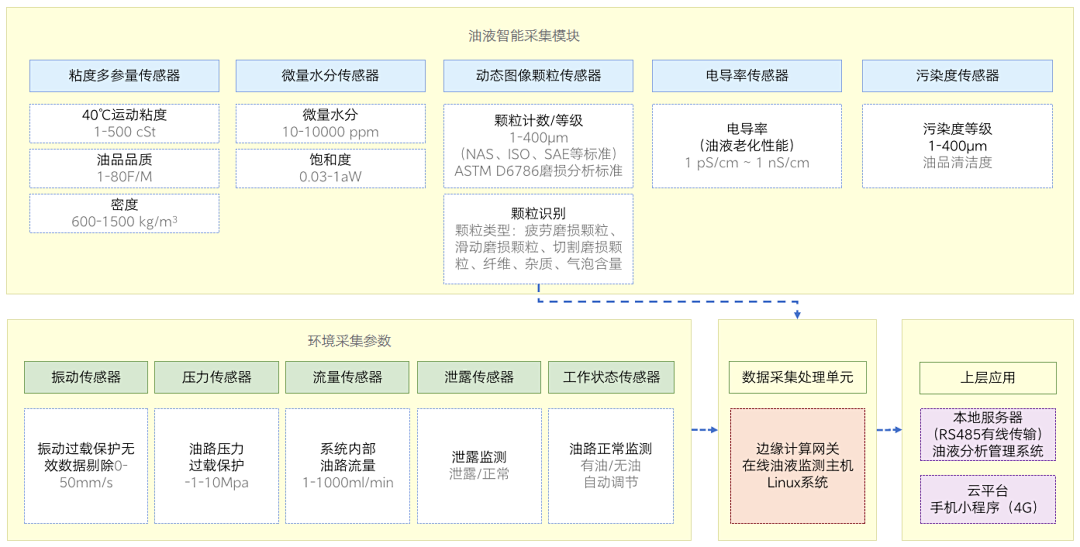

▲整機系統邏輯架構

系統同步采集油路流量、壓力及設備振動信號，避免因工況突變導致的虛假報警。流量監測用于判斷取樣回路是否正常工作，為數據有效性提供支撐。

1. 油路接入設計

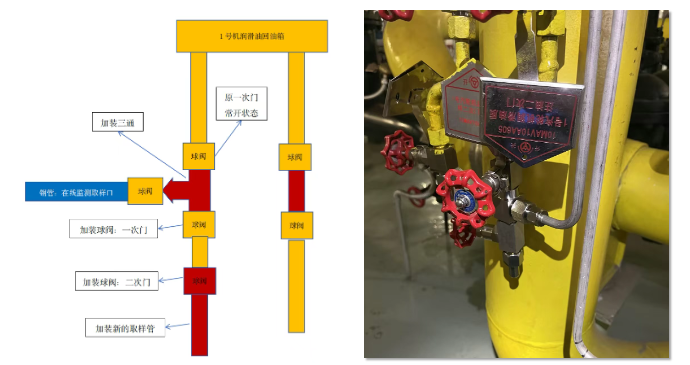

取油點選在冷卻器后取樣口，回油點選在過濾器后排空口。通過在現有一次門與排污門之間加裝三通，引出一路獨立旁路，經監測主機后返回油箱。

▲ 取油口設計

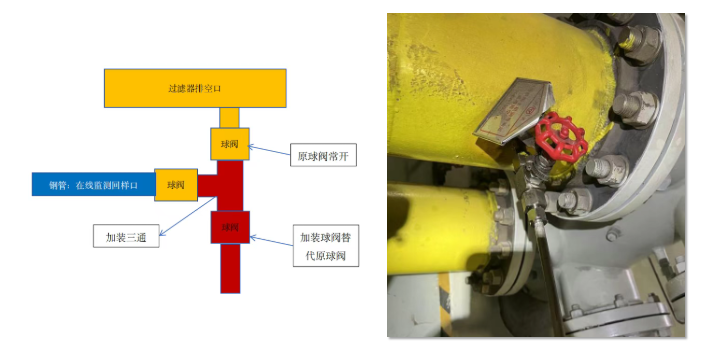

▲ 回油口設計

該設計保留了原系統取樣及排污功能，并通過隔離閥門實現監測油路與主油路的可控切斷。

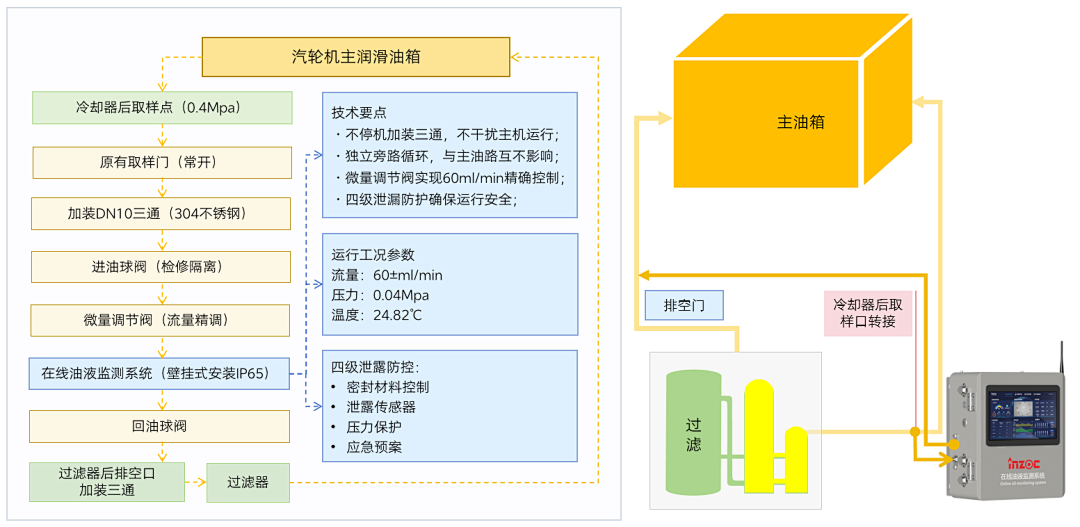

▲ 循環旁路取回油口技術改造鏈路

管路全部選用304不銹鋼材質，外徑6毫米、內徑4毫米，采用卡套式連接。進油支路串聯微量針型調節閥及隔離球閥，調試階段將流量穩定在每分鐘60毫升，波動范圍控制在±3毫升以內。泄漏防控方面，采用卡套接頭規范擰緊、內置光電式液位傳感器、進油壓力超過0.6兆帕自動停機以及施工期間接油盤與應急隔離預案的四級措施，將油液外泄風險降至最低。

2. 電氣通訊與施工

油品型號：32#透平油；

監測指標：40℃運動粘度、飽和度、微水ppm、密度、溫度、油品品質、介質損耗因數、電導率、介電常數、動態圖像顆粒、污染度等級、流量、壓力、振動；

數據傳輸方式：485有線輸出本地化部署

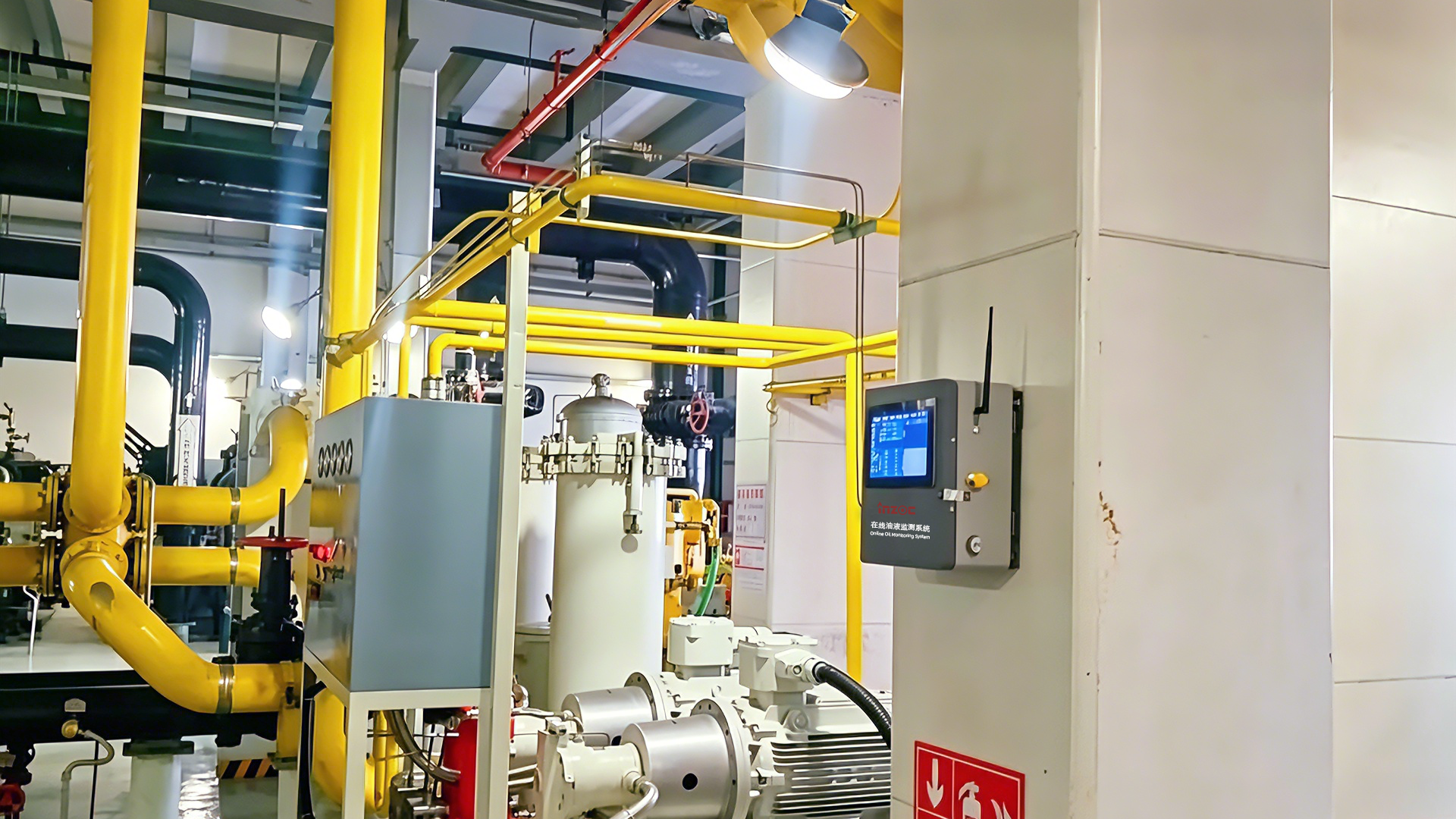

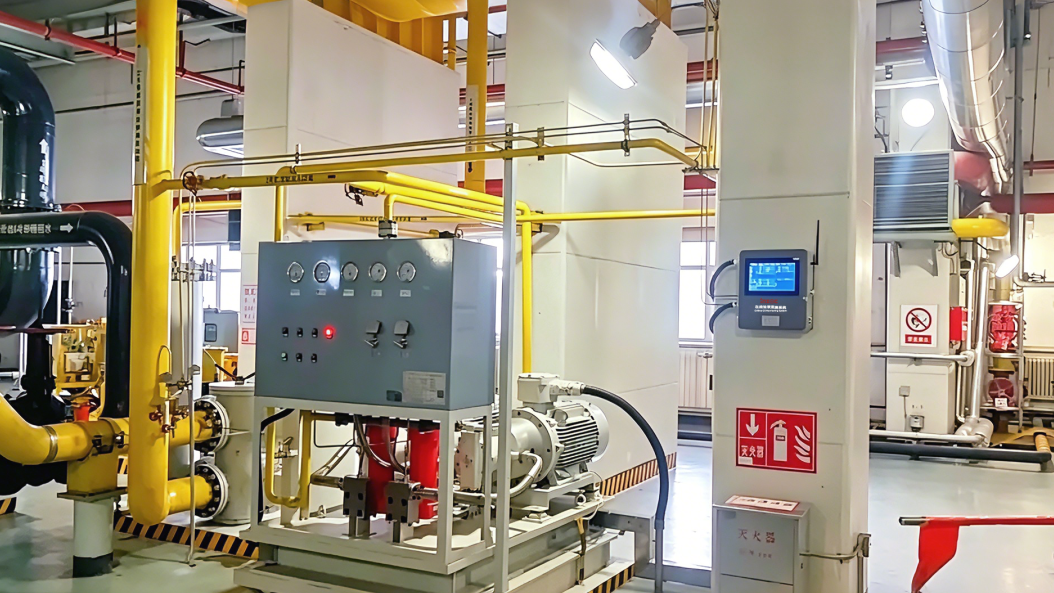

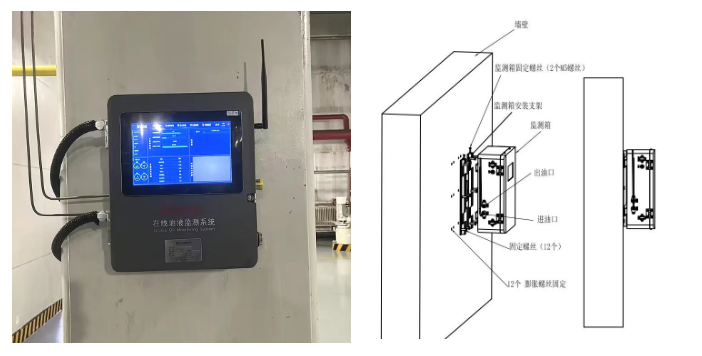

監測主機壁掛安裝于油站立柱，安裝高度1.5米，采用膨脹螺栓固定并校準水平度。從電子間機柜引出AC220V電源，通過鎧裝屏蔽電纜供電。

數據通訊采用RS485接口，以Modbus RTU協議將數據實時傳輸至本地服務器，同時通過4G物聯網模塊將關鍵特征值推送至云平臺，運行人員可通過移動終端接收報警信息。

四、應用價值與成效

系統投運后實現了以下成效。在監測時效性方面，采樣間隔設置為15分鐘，異常發現時間由原來的數周縮短至分鐘級。投運后第7天，在線數據捕捉到微量水分從10.7ppm連續上升至23.5ppm，經排查確認為軸封漏汽所致，及時處理避免了油品乳化。

在測量準確性方面，選取穩定工況下21組有效樣本進行比對，40℃運動粘度在線值與離線實驗室分析值的相對誤差為1.07%，微量水分誤差為-4.46%，介質損耗因數誤差為5.43%，各項指標均處于±5.5%以內。

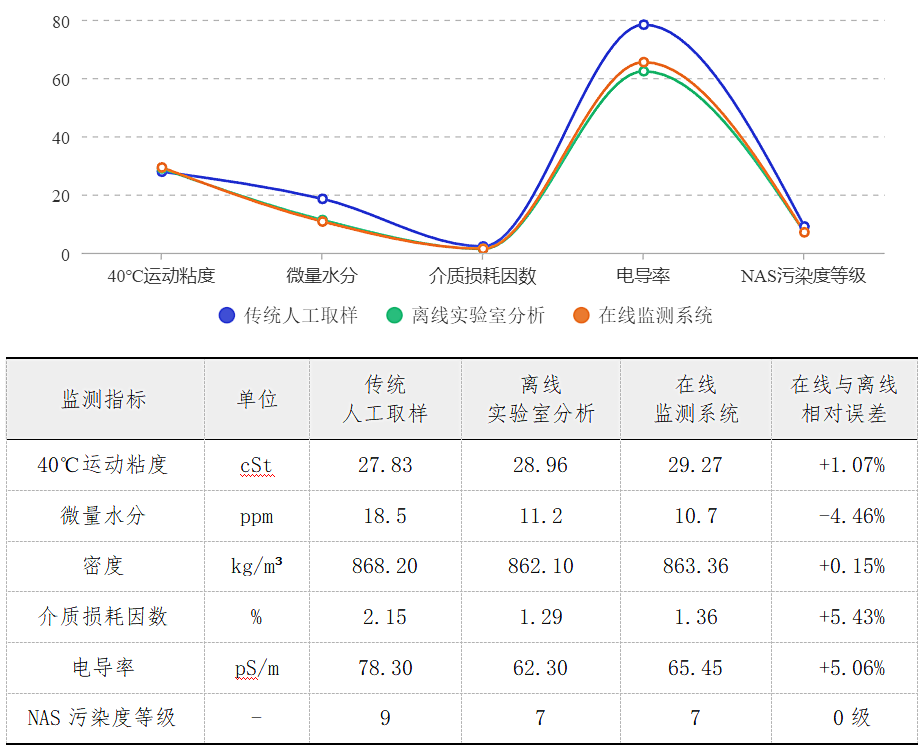

▲不同監測方法測量結果對比

在顆粒識別方面，系統多次檢測到疲勞磨損顆粒數量增加趨勢，提示軸承保持架可能存在早期疲勞剝落，為檢修策略調整提供了依據。傳統顆粒計數無法提供此類信息。

在維護成本方面，以每臺機組每年節省12次人工取樣及送檢費用計算，直接節約成本約2萬余元，同時避免了因油液劣化導致的非計劃停機損失。系統投用后，潤滑油系統運行狀態實現實時監控，有效降低了因水分入侵或添加劑耗盡引發軸承損壞的風險。

該項目的成功實施驗證了在線油液監測技術在火電復雜工況下的可行性與可靠性，為同類機組從定期檢修向狀態檢修轉型提供了工程實踐參考。后續將依托積累的連續數據，進一步優化預警閾值模型。
